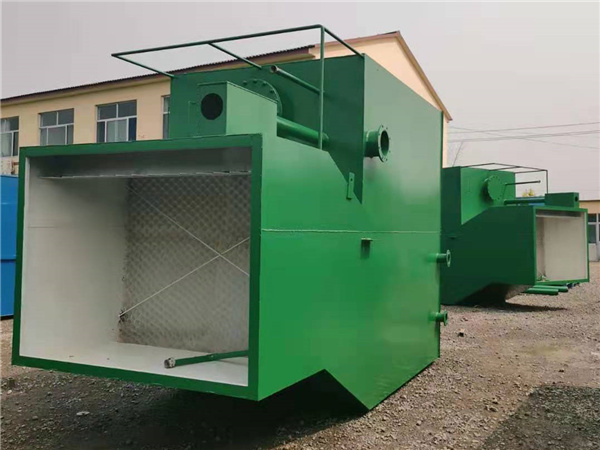

網格絮凝池由316不銹鋼制成，中間網條采用乙丙共聚材料制成。每個絮凝池分格內設置網格反應箱，在現場組合后形成整體成組放入絮凝池中。設備內部符合流體力學性質，具有合理、較小的水流阻力，同時具有能使沉淀出水達到合格要求的絮凝效果，以滿足設計水質要求。

一、工藝說明

網格絮凝池，絮凝過程中所要達到的目的是在盡量短的時間內，形成密實、光滑的凝聚顆粒，從而便于后續的沉淀工藝段的處理（如斜管或斜板上不易淤積泥，可提高沉淀效率，減少占地面積）。在限定水流速度的情況下，在過水斷面不變的絮凝池中，設置小孔眼的網格，可以增加水流中微渦流的比例，絮凝效果顯著。

在網格絮凝池的網格中形成平衡狀態下的連續小渦旋分布，即穩定的穩流狀態，從而提高絮凝效果。而且，水流通過網格后，由于慣性的作用，可使得紊流中的大渦漩破碎成小渦旋和更小的渦旋，而且孔眼越小，形成的渦旋越小。渦旋半徑約小，旋轉半徑也越小，其離心作用越強，這樣凝聚顆粒粒徑間離心加速度越大，運動越快，混凝效果越好。反之，大尺度渦旋，由于離心作用弱，速度梯度小，故混凝效果相對差些。

因此，網格絮凝池的網格的孔眼規格往往沿液流方向先小后大，這樣，可以充分發揮其在絮凝-混凝過程中的優勢，在絮凝過程中絮凝效果好，在混凝過程中混凝效果佳。

二、設備結構

網格絮凝池是用于網格絮凝池的絮凝混凝反應器的新型強化設備，其較小而密的孔眼可以增強水流的紊動，經過對水流的準確流態控制，能使水流產生高頻譜陣列式渦旋，產生的礬花密實，可保證較好的絮凝效果。

網格絮凝反應器一般為一體化結構，包括外圍框架和網格，所述的外圍框架一般由304不銹鋼加工而成，所述的網格由多片加厚PP網格條拼裝編制而成，模塊化設計，加工、運輸、組裝及更換靈活、方便，且網格條可以實現批量化生產。

三、設備優勢

網格絮凝池放置在絮凝池水流通道上，水流通過時被設備切割、碰撞、反彈，速度發生激烈變化，大渦旋變成小渦旋，小渦旋后變成高強度高頻率的微渦旋，并呈陣列式分布形成渦街，離心慣性效應成倍放大，大幅度地增加了顆粒碰撞次數。在設備上科學合理地布設多層網格絮凝反應器，控制著絮凝池中礬花顆粒的合理長大，形成粒度均勻合適的更易于沉淀的密實礬花，有效地改善提高了絮凝效果。

1、網格絮凝池采用厚片網格條，有較小的水流阻力，通過產生出高頻譜陣列式渦旋達到良好的絮凝效果，不易堵塞，以減少設備內部應力，增加使用壽命。網格絮凝反應器應對原水水量和水質的變化有較強的適應性，絮凝效果穩定。

2、網格絮凝池，指的是在沿流程一定距離的過水斷面中設置柵條或網格，通過柵條或網格的能量消耗完成絮凝過程的構筑物。而網格絮凝反應器則是網格絮凝反應池中的一種專用設備，其反應與絮凝的效果直接關系到出水水質的好壞。

四、小眼孔網格設備的工作機理

經過混合加藥后的水進入小孔眼網格絮凝池，網格絮凝池每個絮凝池分格上下交錯開孔，在各分格的上下孔洞之間，安裝小孔眼網格絮凝設備，通過在絮凝池的流動通道上科學地布設多層小孔眼網格，使水流過網格時速度發生激烈的變化，顆粒碰撞幾率增高，水流通過小孔眼網格后湍流的渦旋尺度大幅度減少，微渦旋比例增強，渦旋的離心慣性效應增加，進一步加強了顆粒的碰撞次數;

同時由于過網水流的慣性作用，磯花產生強烈的變形，使磯花中處于吸附能級低的部分，由于其變形揉動作用達到高吸能級的部位，使得通過網格之后的磯花變得更加密實且易于沉淀;同時為一些流動過程中破碎的磯花重新聚集提供了水力條件，合理的格網布設可以減弱低溫和高濁的影響。在反應池全程分段布設格網，使磯花顆粒由小到大，由松散到密實，為下一步的沉淀分離做好準備。

五、集成式渦街反應器

網格絮凝填料，集成式渦街反應器特點：

1、采用一體化方式，安裝方便。

2、操作簡單，運行管理方便。

3、可有效防止淤泥，抑制藻類的滋生。

4、不易損壞，使用壽命長。

5、安裝于混凝池中，水頭損失小，出水水質佳。

6、有渦街裝置，以更好的分配水流，強化反應效果。

集成式渦街反應器用于市政自來水廠、污水處理廠深度處理部分、礦井水處理、電廠源水預處理部分、鋼鐵廠源水預處理部分等。

根據水廠的反應池的尺寸及產品特點，合理布置網格箱體，保證反應效果優良。絮凝設備的制作應采用氳弧焊接、熱熔焊接或不銹鋼螺栓連接。
